分布式系统 – 分布式文件系统

1. 分布式文件系统的目标:

  • 位置透明:统一的文件命名空间,其不包含文件物理的信息
  • 并发透明:一个用户的文件操作不会干扰(interfered)的其它用户
  • 失效透明:当系统的一部分失效的时候,剩下部分的系统仍然可以提供文件系统。
  • 一致性(Heterogeneity):在不同的操作系统和沟通协议之间互操作
  • 伸缩性:系统性能不会随着系统尺寸的增长而恶化(deteriorate)

2. 分布式文件系统组件:

  • 扁平文件服务:提供一组简单的通用操作集合,其可以访问文件的属性和数据,被UFID索引
  • 目录服务:从UFID映射到文本名
  • 客户端模块:允许访问文件和目录服务,通过一种API
  • dfs_structure
  • 在客户端模块构造层次化(hierarchical)文件系统
    • 一个层次化文件名称系统可以被在客户端使用名称和目录服务构造
    • 目录树的根是一个著名 UFID 目录
    • 路径解析功能由客户端模块提供

3. 独立文件系统和分布式文件系统的区别:

  • 文件服务和目录服务的分离:
    • 文件服务被构造地更加通用、目录服务的设计更加灵活
    • 其从文件服务器上卸载(off load)目录服务
  • 服务器无状态,从客户端模拟:
    • 文件服务器被轻量化地构造,将大多数地工作留到客户端
    • 服务器能够从失败中高效地恢复,不需要恢复客户端状态
    • 客户端模块模拟(emulate)传统的文件系统接口
  • 可重复的操作:
    • 文件操作是幂等的(idempotent),允许使用最少使用一次 RPC语义(semantics)
    • 操作 create 是额外的(但对用户无副作用)
  • 能力(Capabilities)和访问控制:
    • 客户端通过 RPC 和目录服务、文件服务交互。有一个安全漏洞(loophole),允许未授权的用户来使用其他 ID 非法访问文件
    • 能力(以一种 UFID 的形式)是一个数字键,被在分布式系统客户端用来鉴定和访问文件
    • 能力包含信息,包括文件位置(group ID)、FID 和访问控制
      • dfs_capability_structure
      • capacity = id + location + security + access control
    • 目录服务器客户端ID和访问权限生成文件的 capacity
    • capacity 被用以进行文件的访问控制
    • capacity 必须拥有加密域,来防止被他人修改或者误用。加密密钥在文件服务和目录服务之间共享。

4. 文件表示:

  • 一个目录块(index block) (类似于 UNIX 中的 inode)被用以从每个文件指向数据块
  • 定位目录块使用 UFID ,为了高效的搜索,UFID可以使用B树来阻止:
    • UFID 到对应的目录块的索引被储存在磁盘中,其尺寸对于磁盘来说太大
  • 服务器位置(文件的组ID)被集成在 UFID 中。客户端需要知晓服务器位置来使用 RPC 进行文件访问。它可以以下列方式对任何 RPC 到任何服务器:
    • PortID = GetServerPort(FileGroupID)
  • 空间泄露(Space Leaks):
    • 某些文件仍然在文件服务器上存在,但是其目录可能已经被移除,导致它再也不会被访问。
    • 该问题被忽视,或者在大多数情况下被预防:
    • “生存时间”方法旨在解决该问题:
      • 目录服务器周期性地访问所有文件,例如:为在目录服务器注册的全体文件设置生命周期
      • 文件服务器以某个时间周期来减低所有文件的生命周期,每次访问都会更新该周期
      • 生命周期到0的文件将会被移除

5. 案例:

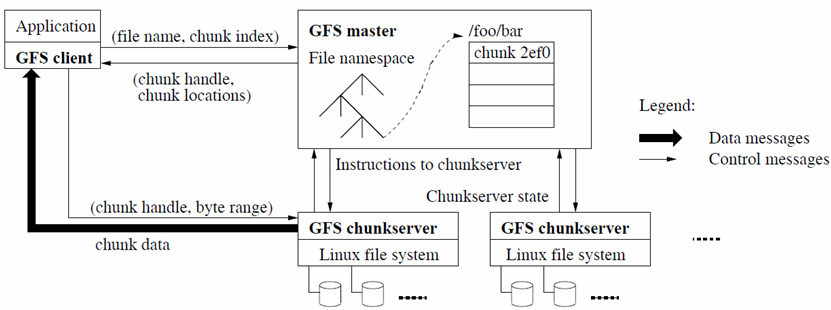

5.1 谷歌文件系统

  • GFS 旨在提供错误容忍和对巨型文件的并发访问。它包含 GFS客户端、单个GFS master和许多GFS块服务器。
  • 该客户端要求 master(目录服务器)以文件名和块目录(从用户的比特偏移到文件和定长块尺寸的翻译,64MB
  • master复制块句柄和位置到副本
  • 客户端请求具有块句柄和块内字节范围的副本之一进行数据访问。
  • google_fs

5.2 Sun网络文件系统(NFS)

5.3.1 特点:

  • NFS被开发来允许将远程文件系统挂载到本地文件夹上。它有助于在网络上(facilitates)快速、无缝(seemless)共享文件。
  • 它是拥有整洁和简单接口的开放标准。
  • 它允许为分布式文件系统定义的抽象文件服务模型。

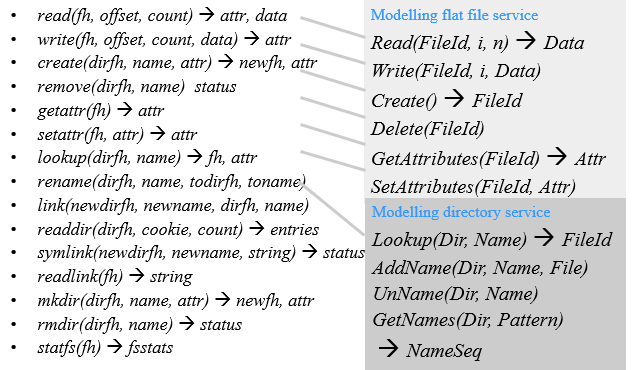

5.3.2 服务操作:

nfs_api

5.3.3 NFS 架构:

nfs_structure

5.3.4 NFS 特征

  • NFS 客户端模块驻留在 UNIX 内核中。它模拟了 UNIX 文件系统的语义(semantics)
    • 应用程序可以在 NFS 中没有任何改变地运行
    • 一个客户端模块可以服务所有的用户进程。
  • NFS 的客户端和服务器模块通过 NFS协议mount协议(通过 Sun PRCs
  • NFS 服务器是无状态的。它提供了可靠文件操作。

5.3.5 NFS 虚拟文件系统:

  • NFS 引入了虚拟文件系统(VFS)层。它为每个现在打开、挂载的文件维护虚拟 i-node 节点。
  • V-node 是操作系统中维护的数据结构,而不是存储在磁盘中。它指示(indicates)是本地还是远程节点:
    • 对于本地文件,它包含 i-node
    • 对于远程文件,它包含以下文件句柄:
      • nfs_vfs

5.3.6 挂载服务:

  • 每个 NFS 服务在应用层运行一个挂载进程
  • 客户端要求使用远程主机名、路径和本地文件夹挂载远程文件系统
  • 服务端挂载进程和客户端挂载进程使用挂载协议(RPCs),返回客户端挂载文件夹的文件句柄
  • 客户端在 v-node 为文件访问子序列维持着挂载文件夹的文件句柄

5.3.7 文件分享(导出挂载):服务端

  • share:导出、或者使得某个资源做好挂载的准备,通过某个被指定为 FSType 的类型,或在 /etc/dfs/fstype 文件中列出的第一个files-system-file:
    • /etc/dfs/fstype: 安装在系统中基础工具的列表。对每个已安装的 DFS 类型,都会以其文件系统类型开始,后跟表述性文本
    • /etc/dfs/dfstab: 在启动期被执行的共享命令列表
    • /etc/dfs/sharetab: 共享文件系统的系统记录
  • dfshares:来自远程或者本地系统的可用资源列表
    • 对于每个资源,这些域都是资源服务器访问透明的

5.3.8 挂载远程文件:客户端

  • mount mountall
  • 挂载进程将一个命名目录在路径名位置挂载点挂载到文件系统层次
  • /etc/vfstab: 对每个文件系统默认参数的列表
    • 每个项包含空间分割的域
      • 要挂载的设备,要fsck的设备,挂载点,文件系统类型,fsck遍数,,启动挂载,挂载选项
    • 这些文件系统当其启动挂载域为是的时候,会在启动时由 mountall 启动
  • /etc/mnttab: 当前已经挂载的文件系统记录
    • 每个项包含着 TAB 分割的域
      • 声明,挂载点,文件系统类型,选项,时间

5.3.9 自动挂载:

  • 函数:automount
  • 静态挂载的问题
    • 如果客户端拥有多个远程资源待加载,初始化时候可能耗时很长(excessive)
  • 自动挂载:应客户端的需求来进行挂载和解挂在来响应
    • 自动挂载程序根据配置文件(/etc/auto_master/etc/auto_home) 来运作
    • 当空挂载点被引用:
      • 系统向每个服务器发送一个探测(probe)消息
      • 第一回复将会获胜:接着使用挂载服务器来挂载第一个响应的服务器
    • 每 10 分钟尝试解挂
  • 自动挂载器(/usr/lib/autofs/automountd) 在系统启动时启动,其是运行在客户端计算机的守护进程
